通信逆變器的工作原理

深圳寶威特通信逆變器采用先進的PWM+SPWM高頻技術，使用CPU作為主控制芯片，是先進的智能控制和成熟穩定的逆變模式之完美結合。其工作原理如下：

1. 提供2個輸入接口，交流輸入和直流輸入

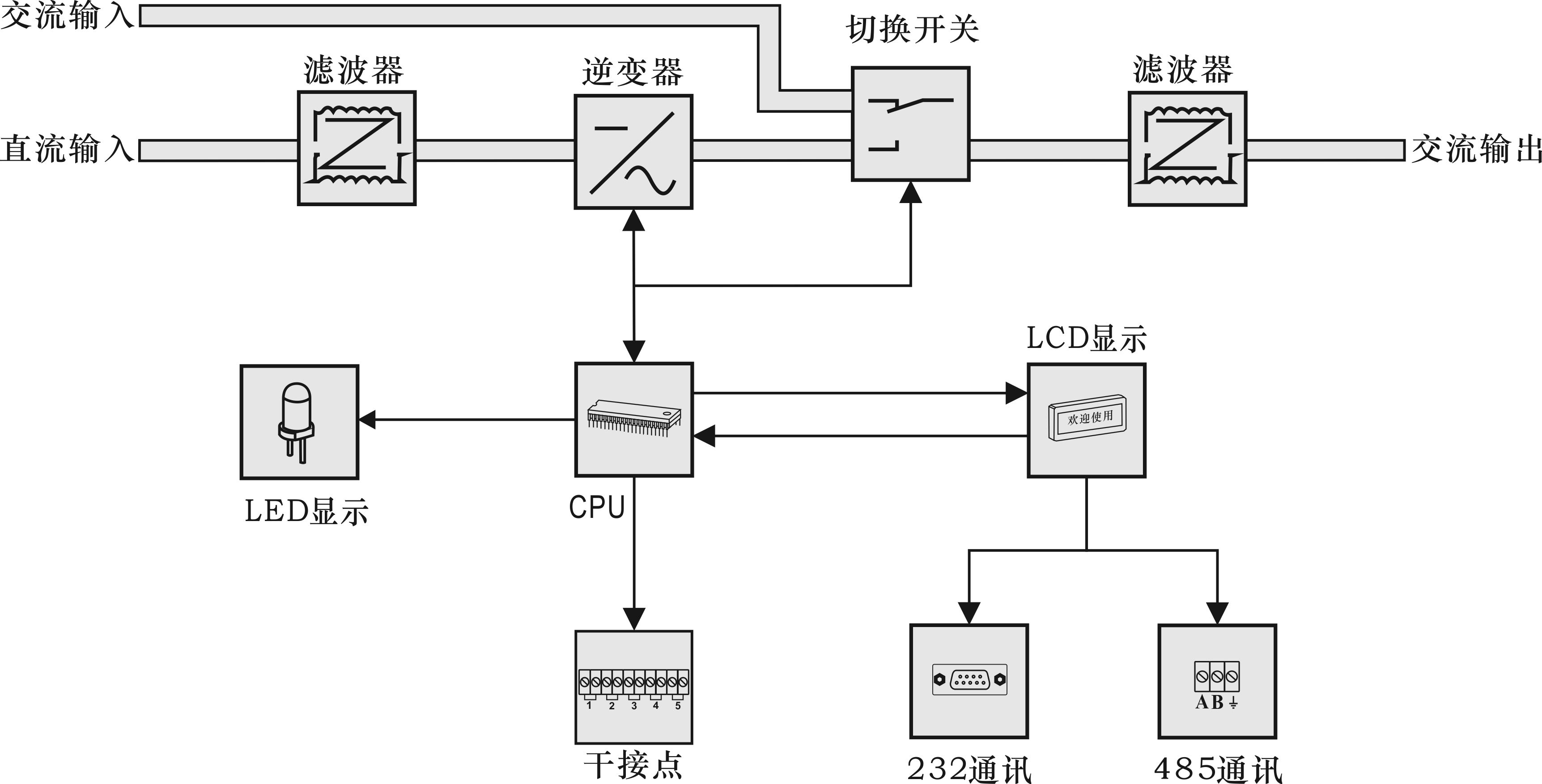

原理框圖

2. AC供電模式

即AC主供型逆變器工作模式，即逆變器在有市電的情況下用市電給負載供電，在市電異常時啟動切換到逆變工作。

如果是交流輸入，則直接切換到濾波器，通過濾波器輸出平穩的交流電源

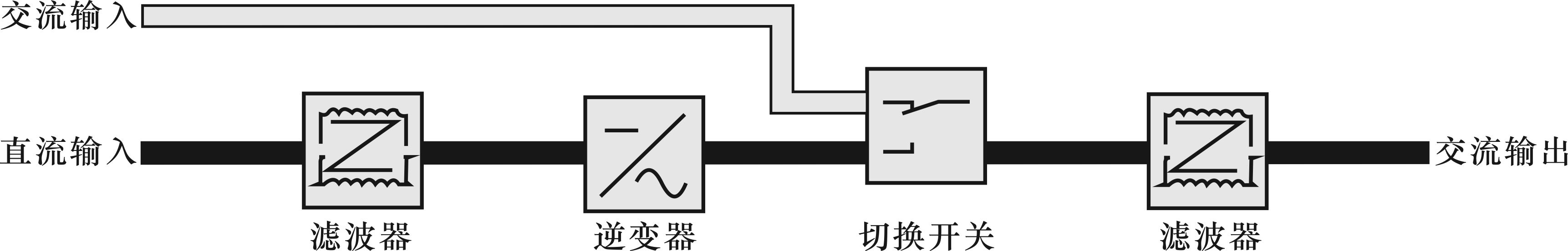

3.DC供電模式

即DC主供型逆變器工作模式，在正常情況下，DC主供型逆變器一直工作在逆變輸出狀態，在直流發生故障情況下輸出切換到市電旁路。

直流輸入，通過濾波器把電源變成比較穩定的電壓，再經過逆變器變成交流電，最后由濾波器變成平穩的交流輸出電源。
